판정장비
철저하고 과학적인 분석의 판정
착순 판정카레마를 이용한 철저하고 과학적인 분석으로 정확하게 판정됩니다착순 판정카메라의 이해
경륜 경주 도착순위를 판정하는 특수 카메라로 일명 디지털 라인 스캔 카메라로 부르며 결승선의 라인만을 연속적으로 촬영, 설치되어 있으며 영상사진이 일반사진처럼 보일 뿐, 실재의 정밀판독기의 영상 및 사진에 보이는 이미지의 모두가 결승선으로 나타나고 있습니다. 경륜 경주 시 육안으로 식별키 어려운 순위판정을 특수카메라가 처음 인식하는 물체부터 1/2000초로 촬영하여 컴퓨터로 영상 및 기록 데이터 신호를 전송하여 자동으로 영상화하여 표현하는 방식입니다.착순 판정카메라의 원리
착순 판정 카메라는 결승선과 동일한 연장선상에 고정 설치되어 있으며, 결승선을 통과하는 선수의 영상을 순간으로 고속촬영 하게 됩니다. 사진상의 화면은 모든 결승선을 통과하는 순간의 영상이며 화면 우측으로 갈수록 더 먼저 결승선을 통과한 선수의 영상에 해당됩니다. 이 판정 장비는 경륜경주에서 결승선 도달 속도와 유사한 속도(70KM)로 설정되어 사진을 촬영하므로 빠른 속도로 결승선을 통과한 선수는 짧게 표현되며, 느린 속도로 결승선을 통과 한 선수는 길게 표현되고 있습니다.

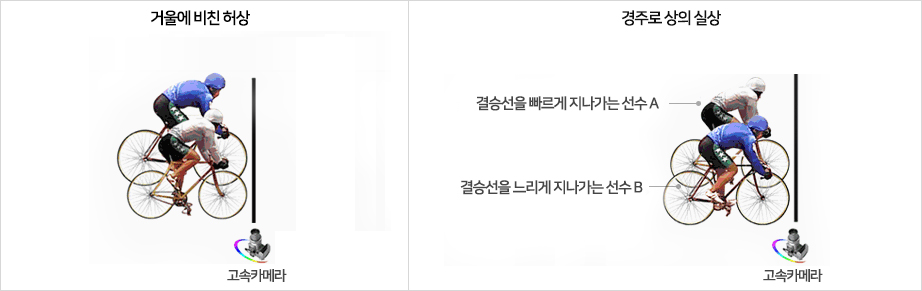

위 그림과 같은 경우 두 명의 선수는 동시에 결승선을 도착하였으나 A 선수의 속도가 B 선수의 속도보다 빨라 더 빠른 속도로 결승선을 통과했으므로 A 선수의 영상이 더 작게 나타난 것입니다.
허상 거울의 사용 - 실상과 허상
접전경주시에는 선수들이 밀착되어 결승선을 통과하므로 자전거 앞바퀴가 다른 선수에 가려 판정이 어려운 경우 이를 대비하여 주로 내측에 허상거울을 설치하여 가려진 반대쪽 영상을 포함하여 사진으로 촬영하게 되어있습니다. 따라서, 화면의 상단 영상은 거울에 비친 허상이며, 하단은 실상으로 나타냅니다. 허상 거울은 정밀하게 제작, 설치되어 실상과 동일한 효과를 나타냅니다.
※ 실상으로만 찍힌 영상만 표출할 때는 한 쪽 방향에서 찍은 영상만으로도 순위 식별이 가능하기 때문입니다.
